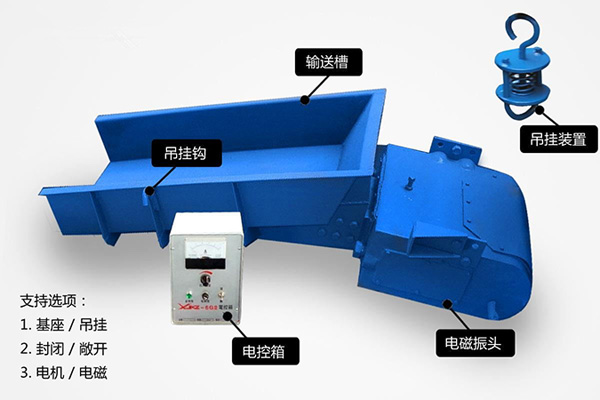

電磁振動給料機產品介紹

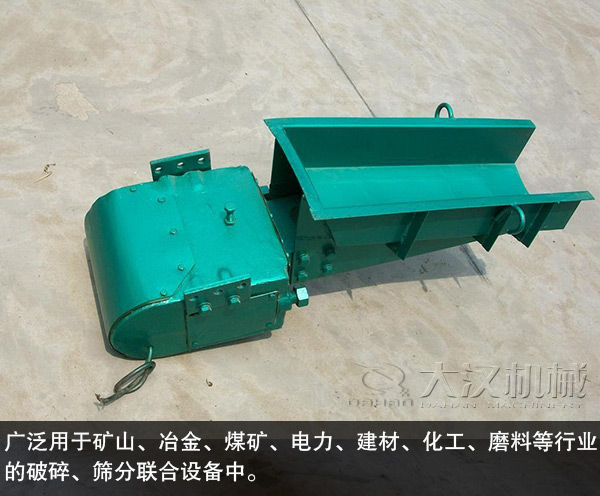

電磁振動給料機主要是把塊狀、顆粒狀物料從貯料倉中均勻、定時、連續地給到受料裝置中去，是實現流水作業自動化不可缺少的一款設備。分敞開型和封閉型兩種形式，根據安裝方式又可分懸掛式和臺式等幾種。廣泛用于礦山、冶金、煤礦、電力、建材、化工、磨料等行業的破碎、篩分聯合設備中。

電磁振動給料機工作原理

電磁振動給料機是一個較為完整的雙質點定向強迫振動的彈性系統，整個系統工作在低臨界共振狀態，主要利用電磁激振器驅動槽體以一定的傾角做往復振動，使物料沿槽移動。由于線圈中流過的是經過半波整流后的單向脈動電流，因此，電磁鐵就產生了相應的脈沖電磁力。在交流電的正半周，脈動電流流過線圈，在鐵芯和銜鐵之間產生一脈動電磁吸力，使槽體向后運動，激振器的主彈簧發生變形，儲存勢能；在負半周期內，線圈中無電流通過，電磁力消失，銜鐵在彈簧力的作用下與電磁鐵分開，使料槽向前運動，這樣料槽就以交流電源的頻率，連續地進行往復振動。

電磁振動給料機產品特點

1、結構簡單，體積小，喂料均勻，連續性能好；

2、振幅穩定，振動平穩，運行可靠，使用壽命長；

3、偏心塊為激振源，激振力強，噪音低，能耗低，調節性能好；

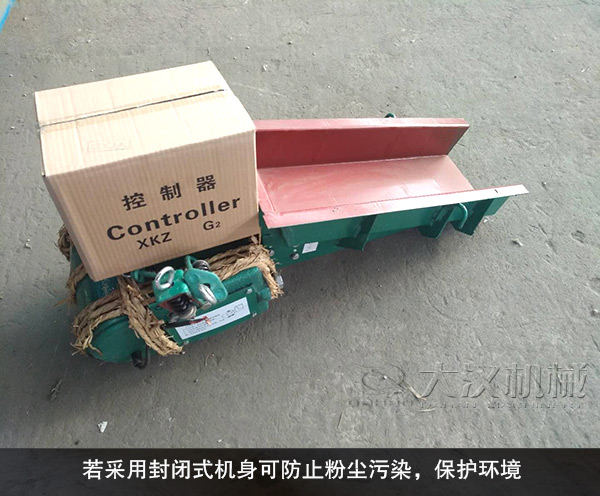

4、若采用封閉式機身可防止粉塵污染，保護環境；

5、應用范圍廣，對各種物料適應性較強;

6、可通過調節激振力大小來改變和控制流量。

電磁振動給料機技術參數

類型	型號	生產率(t/h)		給料粒度mm	雙振幅mm	供電電壓(V)	電流(A)		有效功率(Kw)	配套控制箱信號
		水平	-10度				工作電流	表示電流
基本型	GZ1	5	7	50	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2	10	14	50			3.0	2.3	0.15
	GZ3	25	35	75			4.58	3.8	0.2
	GZ4	50	70	100			8.4	7	0.45	XKZ-20G2
	GZ5	100	140	150			12.7	10.6	0.65
	GZ6	150	210	200	1.5	380	16.4	13.3	1.2	XKZ-20G3
	GZ7	250	350	250			24.6	20	3
	GZ8	400	560	300			39.4	32	4
	GZ9	600	840	350			47.6	38.6	5.5	XKZ-200G3
	GZ10	750	1050	500			39.4*2	32*2	4*2	XKZS-200G3
	GZ11	1000	1400	500			47.6*2	38.6*2	5.5*2
上振型	GZ3S	25	35	75	1.75	220	4.58	3.8	0.2	XKZ-5G2
	GZ4S	50	70	100			8.4	7	0.45	XKZ-20G2
	GZ5S	100	140	150			12.7	10.6	0.65
	GZ6S	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G3
	GZ7S	250	350	250			24.6	20	3	XKZ-100G3
	GZ8S	400	560	300			39.4	32	4
封閉型	GZ1F	4	5.6	40	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2F	8	11.2	40			3.0	2.3	0.15
	GZ3F	20	28	60			4.58	3.8	0.2	&nbsnbsp;
	GZ4F	40	56	60			8.4	7	0.45	XKZ-20G2
	GZ5F	80	112	80			12.7	10.6	0.65
	GZ6F	120	168	80	1.5	380	16.4	13.3	1.5	XKZ-20G3
輕槽型	GZ5Q	100	140	200	1.5	220	12.7	10.6	0.65	XKZ-20G2
	GZ6Q	150	210	250		380	16.4	13.3	1.5	XKZ-20G3
	GZ7Q	250	350	300			24.6	20	3	XKZ-100G3
	GZ8Q	400	560	350			39.4	32	4
平槽型	GZ5P	50	70	100	1.5	220	12.7	10.6	0.65	XKZ-20G2
	GZ6P	75	105			380	16.4	13.3	1.5	XKZ-20G3
	GZ7P	158	175				24.6	20	3	XKZ-100G3
寬槽型	GZ5K1		200	100	1.5	220	12.7*2	10.6*2	0.65*2	XKZ-20G2
	GZ5K2		240
	GZ5K3		270
	GZ5K4		300
圓管型	GZ1G	2		50	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2G	4		50			3.0	2.3	0.15	XKZ-5G2
	GZ3G	10		60			4.58	3.8	0.2	XKZ-5G2
	GZ4G	20		70			8.4	7	0.45	XKZ-20G2
	GZ5G	40		80			12.7	10.6	0.65	XKZ-20G2
特大型	GZ11-T		1000物料為煤比重0.85	300	1.5	380	47.6*2	38.6*2	5.5*2	SZK.00

類型	型號	生產率(t/h)		給料粒度mm	雙振幅mm	供電電壓(V)
		水平	-10度
基本型	GZ1	5	7	50	1.75	220
	GZ2	10	14	50
	GZ3	25	35	75
	GZ4	50	70	100
	GZ5	100	140	150
	GZ6	150	210	200	1.5	380
	GZ7	250	350	250
	GZ8	400	560	300
	GZ9	600	840	350
	GZ10	750	1050	500
	GZ11	1000	1400	500
上振型	GZ3S	25	35	75	1.75	220
	GZ4S	50	70	100
	GZ5S	100	140	150
	GZ6S	150	210	200	1.5	380
	GZ7S	250	350	250
	GZ8S	400	560	300
封閉型	GZ1F	4	5.6	40	1.75	220
	GZ2F	8	11.2	40
	GZ3F	20	28	60
	GZ4F	40	56	60
	GZ5F	80	112	80
	GZ6F	120	168	80	1.5	380
輕槽型	GZ5Q	100	140	200	1.5	220
	GZ6Q	150	210	250		380
	GZ7Q	250	350	300
	GZ8Q	400	560	350
平槽型	GZ5P	50	70	100	1.5	220
	GZ6P	75	105			380
	GZ7P	158	175
寬槽型	GZ5K1		200	100	1.5	220
	GZ5K2		240
	GZ5K3		270
	GZ5K4		300
圓管型	GZ1G	2		50	1.75	220
	GZ2G	4		50
	GZ3G	10		60
	GZ4G	20		70
	GZ5G	40		80
特大型	GZ11-T		1000物料為煤比重0.85	300	1.5	380
